Georradar GPR en Copiapó: Prospección no destructiva para suelos mineros y urbanos

Investigación de suelos, sin sorpresas.

CONOCER MÁS

Copiapó creció rápido durante el boom minero del siglo XIX, y esa expansión dejó un subsuelo complejo: túneles antiguos, canales de regadío y rellenos heterogéneos. Hoy, cualquier obra nueva —desde un edificio en el centro hasta una faena minera en Tierra Amarilla— requiere entender qué hay bajo la superficie sin romperla. El georradar GPR (Ground Penetrating Radar) permite mapear objetos enterrados, estratos y cavidades con ondas electromagnéticas, sin necesidad de excavar. Antes de perforar un sondaje o abrir una calicata, el GPR orienta la ubicación exacta de los puntos de exploración, reduciendo tiempos y riesgos. En Copiapó, donde el agua subterránea es escasa pero los rellenos artificiales abundan, esta técnica se vuelve indispensable para planificar una cimentación superficial segura o un estudio de mecánica de suelos eficiente.

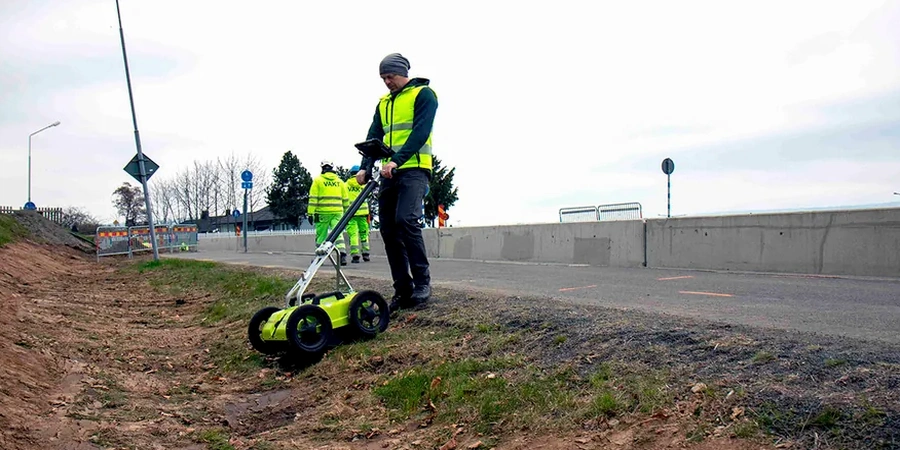

Imagen ilustrativa de Georradar gpr en Copiapó
En Copiapó, donde el agua subterránea es escasa pero los rellenos artificiales abundan, el GPR se vuelve indispensable para planificar una cimentación segura.

Nuestras áreas de servicio

Este servicio se complementa con nuestro ensayos in situ para un análisis integral del proyecto.

Enfoque y alcance

En un proyecto reciente en la avenida Copayapu, el equipo de georradar GPR detectó una cañería de cobre enterrada a 1,8 m de profundidad que no figuraba en los planos de la obra. Sin ese barrido, la excavadora la habría reventado al día siguiente. El servicio opera con antenas de 200 MHz y 400 MHz, adaptando la frecuencia a la profundidad de interés: la de 200 MHz penetra hasta 5 m en suelos secos; la de 400 MHz ofrece mejor resolución para objetos menores a 0,5 m. Los datos se registran en perfiles continuos y se procesan con filtros de ganancia y migración para eliminar ruido.
  • Detección de tuberías metálicas y PVC, cables eléctricos y fibra óptica.
  • Localización de cavidades, túneles históricos y rellenos no compactados.
  • Mapeo de estratos de grava, arena y arcilla en perfiles continuos.
El informe incluye planos isométricos con coordenadas UTM y profundidades estimadas, listos para integrar al modelo geotécnico del proyecto.
Imagen técnica — Copiapó

Factores del sitio

Copiapó se ubica a 391 m sobre el nivel del mar y registra una precipitación media anual de apenas 12 mm. Ese clima árido mantiene el suelo seco la mayor parte del año, lo que favorece la propagación de las ondas electromagnéticas del georradar GPR. Pero el riesgo principal no es climático: es la presencia de infraestructura enterrada no catastrada. En 2022, una rotura de tubería de agua potable en el sector de El Palomar paralizó una obra durante tres semanas. El GPR previene ese tipo de incidentes al identificar obstáculos antes de excavar. También mitiga el riesgo de colapso en terrenos con túneles mineros abandonados, frecuentes en los cerros aledaños a la ciudad.

¿Necesita una evaluación geotécnica?

Respuesta en menos de 24h.

WhatsApp directo: +56 9 7709 2993

La forma más rápida de cotizar

Email: contacto@geotecnia1.org

Normas aplicables


NCh 3328 (Práctica estándar para GPR aplicado a investigaciones del subsuelo), NCh433.Of96 (Diseño sísmico de edificios — aplica a la interpretación de estratos), NCh 1517 (Descripción visual de suelos, complementaria al GPR)

Parámetros de referencia

ParámetroValor típico
Frecuencia de antena200 MHz / 400 MHz / 900 MHz
Profundidad máxima de penetraciónHasta 5 m en suelos secos; 1,5 m en suelos húmedos
Resolución lateral0,3 m con antena de 400 MHz
Tipo de perfilContinuo, con registro cada 5 cm
Formato de entregaPerfiles 2D en RADAN, planos en DWG, informe PDF
Condiciones del terrenoRequerido: suelo seco a ligeramente húmedo; sin interferencia electromagnética fuerte

Preguntas más comunes


¿Qué profundidad alcanza el georradar GPR en los suelos típicos de Copiapó?

En los suelos secos y arenosos del valle de Copiapó, la antena de 200 MHz alcanza hasta 5 m de profundidad. En zonas con humedad o arcillas expansivas, la penetración se reduce a 1,5-2 m. La antena de 400 MHz, que ofrece mejor resolución, llega a 2,5 m en condiciones favorables.

¿Cuánto cuesta un estudio de georradar GPR en Copiapó?

El rango referencial para un barrido superficial de 500 m² con informe completo está entre $567.000 y $1.200.000. Para perfiles profundos lineales de hasta 200 m, el valor oscila entre $1.800.000 y $3.924.000, dependiendo de la accesibilidad del terreno y la complejidad del procesamiento.

¿El GPR reemplaza a las calicatas o sondajes en Copiapó?

No. El georradar GPR es una herramienta de prospección indirecta que identifica anomalías, pero no extrae muestras ni mide propiedades mecánicas del suelo. En Copiapó se usa como fase previa para optimizar la ubicación de calicatas y sondajes SPT, reduciendo costos y evitando sorpresas durante la excavación.
